YCB4-0.6圓弧齒輪泵
- 產品簡介： 北弘泵業銷售YCB4-0.6圓弧齒輪泵型號齊全,質量好,庫存量大供貨周期短.本公司擁有精湛制造技術和設備,產品值得信賴,打電話咨詢更優惠!
- 咨詢熱線：13931762407
-
產品詳情
YCB圓弧泵用途 1、YCB圓弧齒輪泵安裝準備 2、YCB圓弧齒輪泵安裝規范 3、YCB圓弧齒輪泵安裝要求
YCB4-0.6圓弧齒輪泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其它液體。
YCB圓弧泵結構特點：
YCB4-0.6圓弧齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平穩，無因液現象，噪音低、壽命長、效率高。該泵擺脫了傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了一個新的領域。
YCB4-0.6圓弧齒輪泵設有安全閥作為超載保護，安全閥全回流壓力為泵額定排出壓力的1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本安全閥不能作減壓閥長期工作，需要時可在管路上另行安裝。
YCB4-0.6圓弧齒輪泵軸端密封設計為兩種形式，一種為機械密封，一種是填料密封，可根據具體使用情況和用戶要求確定。
YCB圓弧齒輪泵安裝準備工作內容:
（1）檢查YCB圓弧齒輪泵電機，確知在運輸和裝卸過程中沒有損傷。
（2）檢查工具和起重機械，并檢查機器的基礎。
YCB圓弧齒輪泵安裝除應按前面的規定執行外，尚應符合下列要求：
一、泵不應在無液體或出口閥門全閉的情況下啟動，啟動前泵內應灌注輸送液體；
二、輸送液體溫度高于60℃時，應按設備技術文件的規定進行預熱；
三、試運轉時尚應檢查安全閥是否靈敏、可靠.
1.YCB圓弧齒輪泵安裝前檢查泵的油封是否良好，并檢查泵在運輸過程中是否損壞，可用手轉動聯軸器是否有卡勁的現象，如有則應拆泵進行清洗，修理和校正。
2.YCB圓弧齒輪泵安裝泵的進油和排油管道時，其管徑不得小于泵的進油和排油口徑，進油管道不得過長，彎頭不得過多，否則將影響泵的工作狀態。
3.當有兩臺以上的YCB圓弧齒輪泵安裝在同一條管線上，為便于泵的啟動，在進泵的排油管上必須安裝逆止閥。
4.對于在較高溫度（60℃以上）下輸送粘度大的油類（如：重油）的備用泵，必須是熱備用泵，否則泵在低溫下啟動會造成電機過載或泵損壞.

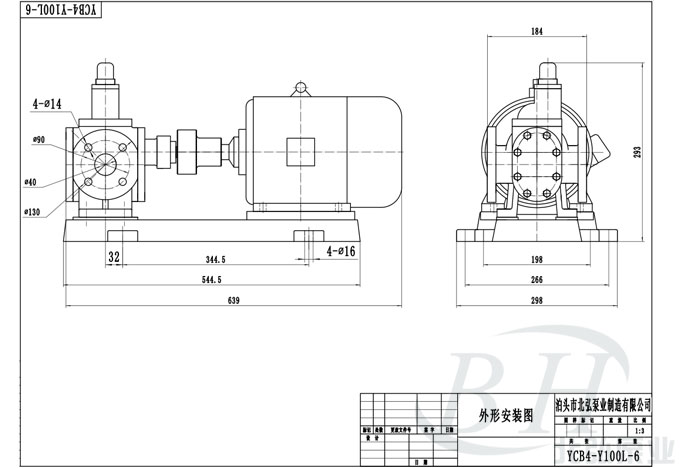

YCB4-0.6圓弧齒輪泵安裝尺寸圖
YCB圓弧齒輪泵性能參數表型號 流量
Q轉速
n
r/min排出壓力
p Mpa必需汽
蝕余量
rm效率
η%電動機 m3/h 頻率
Hz功率KW 型號 YCB0.6-0.6 0.6 910 0.6 5.5 32 50 0.75 Y90S-6 1.0 1390 50 0.75 Y80L2-4 0.7 1130 60 0.75 Y90S-6 1.2 1710 60 0.75 Y80L2-4 YCB0.6-1.6 0.6 910 1.6 7.0 70 50 1.1 Y90L-6 1.0 1400 50 1.5 Y90L-4 0.7 1130 60 1.1 Y90L-6 1.2 1710 60 1.1 Y90S-4 YCB1.6-0.6 1.6 910 0.6 5.5 42 50 0.75 Y90S-6 2.5 1400 50 1.1 Y90S-4 1.9 1130 60 1.1 Y90L-6 3.0 1710 60 1.5 Y90L-4 YCB1.6-1.6 1.6 940 1.6 7.0 71 50 2.2 Y112M-6 2.5 1440 50 4 Y112M-4 1.9 1150 60 2.2 Y112M-6 3.0 1750 60 4 Y112M-4 YCB3.3-0.6 3.3 940 0.6 5.0 60 50 1.5 Y100L-6 5.0 1420 50 2.2 Y100L1-4 4.0 1150 60 1.5 Y100L-6 6.0 1730 60 2.2 Y100L1-4 YCB3.3-1.6 3.3 960 1.6 7.0 72 50 5.5 Y132M2-6 5.0 1440 50 7.5 Y132M-4 4.0 1170 60 4 Y132M1-6 6.0 1750 60 7.5 Y132M-4 YCB4-0.6 4.0 940 0.6 5.0 60 50 1.5 Y100L-6 6.0 1420 50 2.2 Y100L1-4 4.8 1150 60 2.2 Y112M-6 7.2 1730 60 3 Y100L2-4 YCB4-1.6 4.0 960 1.6 7.0 72 50 5.5 Y132M2-6 6.0 1440 50 7.5 Y132M-4 4.8 1170 60 5.5 Y132M-6 7.2 1750 60 7.5 Y132M-4 YCB8-0.6 8.0 960 0.6 5.0 61 50 3 Y132S-6 12.0 1440 50 5.5 Y132S-4 9.6 1170 60 4 Y132M1-6 14.4 1750 60 5.5 Y132S-4 YCB8-1.6 8.0 970 1.6 7.0 75 50 11 Y160L-6 12.0 1460 50 15 Y160L-4 9.6 1170 60 11 Y160L-6 14.4 1760 60 15 Y160L-4 YCB10-0.6 10.0 960 0.6 5.0 62 50 4 Y132M1-6 15.0 1440 50 5.5 Y132S-4 12.0 1170 60 5.5 Y132M2-6 18.0 1750 60 7.5 Y132M-4 YCB10-1.6 10.0 970 1.6 7.0 76 50 11 Y160L-6 15.0 1470 50 15 Y160L-4 12.0 1170 60 11 Y160L-6 18.0 1770 60 18.5 Y160L-4 YCB20-0.6 20.0 970 0.6 5.0 68 50 7.5 Y160M-6 24.0 1170 60 7.5 Y160M-6 YCB25-0.6 25.0 970 0.6 5.5 69 50 11 Y160L-6 30.0 1170 60 11 Y160L-6 YCB30-0.6 30.0 970 0.6 5.5 70 50 11 Y160L-6 36.0 1170 60 11 Y160L-6 YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6 48.0 1180 60 15 Y180L-6 YCB50-0.6 50.0 970 0.6 5.5 72 50 22 Y200L2-6 60.0 1180 60 22 Y200L2-6
