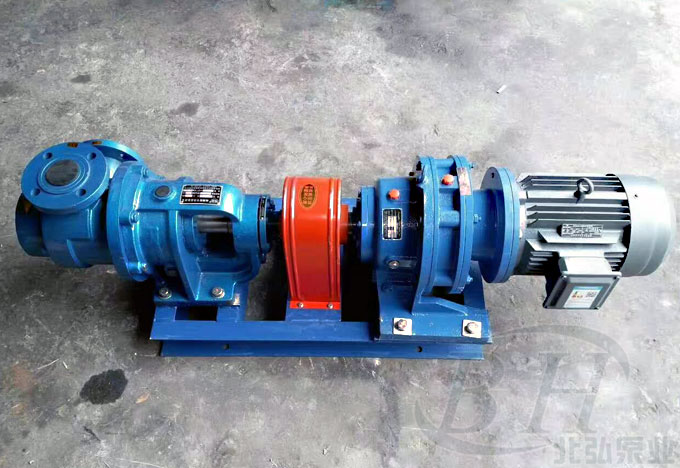

NYP10/1.0高粘度內齒泵
- 產品簡介： NYP高粘度內齒泵,NYP內嚙合齒輪泵泊頭市北弘泵業制造有限公司傾力打造,北弘泵業作為NYP內環式高粘度泵設計制造廠家為您提供工況解析、科學選型、功率合理匹配等技術咨詢.
- 咨詢熱線：13931762407
-
產品詳情
產品概述 NYP高粘度內齒泵,NYP內嚙合齒輪泵使用范圍比較廣，那么NYP高粘度內齒泵,NYP內嚙合齒輪泵有什么特定的優點呢? NYP內嚙合齒輪泵,NYP高粘度轉子泵典型應用 NYP內嚙合齒輪泵,NYP高粘度轉子泵工作原理 NYP內嚙合齒輪泵,NYP高粘度轉子泵結構 NYP高粘度內齒泵,NYP內嚙合齒輪泵性能參數表 流量 m3/h I/min NYP10/1.0 1.3 Rp2 NYP30/1.0 皮帶輪傳動 Y132S-6 與電機直聯
NYP高粘度內齒泵,NYP內嚙合齒輪泵是采用齒輪內嚙合原理，內外齒輪節圓緊靠一邊，另一邊被泵蓋上“月牙板”隔開。主軸上的主動內齒輪帶動其中外齒輪同向轉動，在進口外輪齒相互分離形成負壓而吸收人液體，輪齒在出口處不斷嵌入嚙合而將液體擠壓輸出。由于這種獨特的結構，所以特別適用于輸送粘度大的介質，粘度范圍為0.2-100000cp；
NYP高粘度內齒泵,NYP內嚙合齒輪泵泵體可轉向，進出口位置成直角，便于選配進出口位置；
NYP高粘度內齒泵,NYP內嚙合齒輪泵在泵體、端蓋、軸承座間都有連接方便的保溫或冷卻介質的進出接口。
內嚙合齒輪泵特別適用高粘稠度介質的輸送。
內嚙合齒輪泵輸送液體平穩，無脈動、振動小、噪音低。
內嚙合齒輪泵有很強的自吸性能。
內嚙合齒輪泵正確選用零件材料，可輸送多種有腐蝕性的介質，使用溫度可達200℃。
內嚙合齒輪泵內外轉子轉向相同，磨損小，使用壽命長。
內嚙合齒輪泵的轉速與流量呈線性函數關系，可適當改變轉速來改變泵的流量。
結構：
NYP高粘度內齒泵,NYP內嚙合齒輪泵主要有內外轉子，軸，泵體，前蓋，托架，密封，軸承等組成。密封有機械密封和填料密封兩種形式，對于高溫、高粘稠密度及腐蝕性較強的介質，選用填料密封。
輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。
泵裝置由泵、電機和底座組成。傳動方式有橋式和直聯式兩種。
從主軸外伸端向泵看，高粘度泵旋轉為順時針。
NYP內嚙合齒輪泵,NYP高粘度轉子泵核心細節
型號 壓力
Mpa吸入及排出管口徑 必須汽蝕余量m 效率
%減速方式 功率
KW轉速
r/min減速機 NYP3/1.0 3 33.3 1.0 Rp11/2 5 45 3 587 YCJ71 6 100 45 7.5 228 YCJ112 8 133.3 1.0 Rp2 45 7.5 303 YCJ100 10 166.7 Rp2 51 7.5 357 YCJ100 12 200 Rp2 54 7.5 475 YCJ100 18 300 ￠80 54 15 305 YCJ112 22 366.7 ￠80 58 15 359 YCJ112 28 466.7 ￠80 65 15 479 YCJ112 NYP50/1.0 50 833.3 ￠150 52 37 128 YCJ315 80 1333.3 ￠150 58 45 208 YCJ355 100 1666.6 ￠150 65 55 253 YCJ355 NYP3/1.0 1.5 25 Rp11/2 43 3 480 2 33.3 Rp11/2 43 3 640 NYP10/1.0 8 133.3 Rp2 43 7.5 303 10 166.7 Rp2 49 7.5 357 12 200 Rp2 51 7.5 475 NYP3/1.0 3 50 1 Rp11/2 55 3 960
